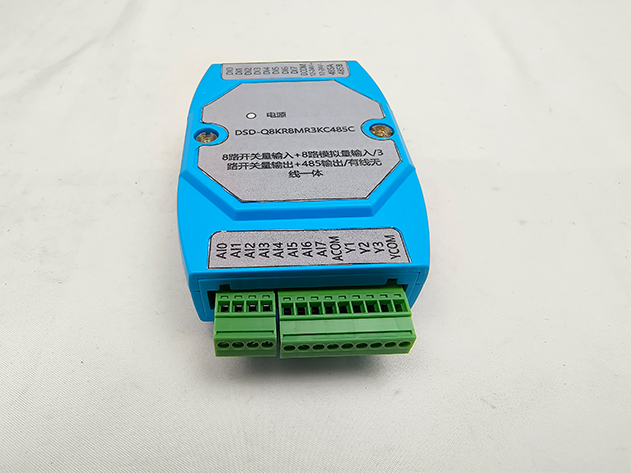

產品名稱	雙向混合信號無線傳輸器 8路開關量輸入+8路模擬量輸入+3路繼電器輸出+485輸出有線無線一體采集器
產品型號	DSD-Q8KR8MR3KC485C
品牌	帝世達/DSDA
尺寸	100*70*25mm

產品詳細介紹

無線IO，無線開關量Modbus RTU，無線數字量采集器，無線開關量發射器，無線控制繼電器。

4~20mA無線變送器，無線模擬量傳輸器，無線模擬信號采集器，無線壓力轉發器 ，模擬量無線傳輸

符合MODBUS RTU協議，支持組態軟件無線組網 、溫度壓力流量無線測量，無線傳輸距離方圓3公里！

產品概述

混合信號無線傳輸器由一個無線信號發射終端和一個無線信號接收終端組成，所謂“混合信號”就是一個終端上既有模擬量信號，又有開關量信號。
發射終端同時采集標準4-20mA電流信號和開關量信號，并通過全數字無線方式傳送，遠端的接收終端收到發射端的信號后立即處理輸出多路繼電器開關及4-20mA電流信號，

可以接入顯示儀表、PLC或DCS等設備并驅動電磁閥、變頻器等執行機構。

關 鍵 特 性

1、支持8路開關量輸入，支持有源接入3.3V-100V電壓，支持負電壓輸入；支持8路模擬量輸入，可以采集電壓0～10V或者電流信號0～20mA，支持過量程輸入。

訂貨時，確定好需要幾路輸入，由廠家設置好再出廠。

2、采用RS485通訊接口。內建看門狗電路，確保工作異常時能恢復。MOBUSRTU模式，默認地址5，波特率9600，8N1，支持訂貨指定；

支持無線信號回傳，特定ID特定頻點，回傳至遙控器顯示，同時支持無線信號的三路繼電器輸出。

3、電源及通訊接線：電源接入9～36VDC，通訊線需接485A485B兩根線。

開關量輸入接線：開關量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8，開關地接入DCOM。

4、空曠環境距離可以做100米，300米，500米，3KM等，還可以做更遠的距離，可以在中間加上中繼器，確保接力賽式的傳輸，特別適用于隧道彎道、礦山井下。
